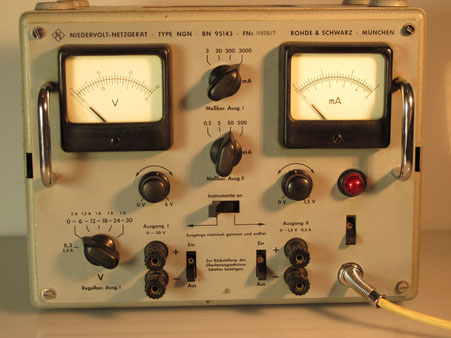

Niedervoltnetzgerät                               NGN                                                    BN95143

Da in der "Oldtimerwerkstatt" schon ein R&S NGU stand, kam der Wunsch auf, ein optisch passendes Niedervoltnetzgerät dazuzustellen.



Mehrere Geräte lassen sich über einen Entkoppelungswiderstand parallel, maximal zwei Geräte auch  in Reihe schalten.



Produktionsdatum:         ca. 1959



Preis                                      1600 DM



Netzanschluß                     115; 125; 220; 235 Volt +10%/-15% (46-63 Hz)

                                                  15 - 60 VA Leerlauf bis Vollast

                                                  Max. Ausgangsspannungsänderung bei Netzspannungsänderung von -15 % bis  +10% = +-0,5%

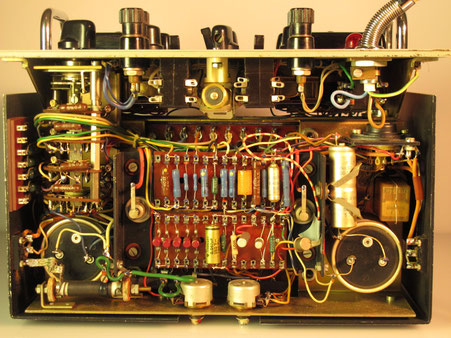

          Bestückung                          1 Stabilisator 90 C 1

                                                           3 Germanium-NPN-Transistoren 2N268

                                                           1 Germanium-PNP-Transistor 2N267

                                                           1 Germanium-NPN-Transistor TF71

                                                           1 Germanium-NPN-Transistor TF72

                                                           1 Germanium-PNP-Transistor OC77

                                                           1 Zwergglimmlampe 220 V RL210

                                                           1 Schmelzeinsatz 1 C DIN 41571



Abmessungen                      286 × 227 × 226 mm (R&S-Normkasten Größe 35)



Gewicht                                   11 kg



Spannungen           Anzeige von Ausgangsspannung und Ausgangsstrom durch zwei geeichte Instrumente

                                                     wahlweise an Ausgang 1 und Ausgang 2 schaltbar

                                                               Fehlergrenze der Anzeige +- 2,5% vom Endwert



                                                               Überstrom-Schutz: bei ca. 10% Überstrom unterbricht ein Relais die Stromversorgung



                                                               Anschlüsse   4 mm-Rändelklemmen

Gleichspannung 1             10 mV - 30 V, erdfrei; in fünf Stufen stetig einstellbar

                                                     Stufe 1:   10mV -  6V  max. 2A

                                                               Stufe 2:         6V - 12V  max. 1,5A

                                                               Stufe 3:       12V - 18V  max. 1A

                                                               Stufe 4:       18V - 24V  max. 1A

                                                               Stufe 5:       24V - 30V  max. 1A

                                                               Innenwiederstand bei I = 1A:  <80mΩ bis 1kHz

                                                               Brummspannung bei I max.: <2mV



Gleichspannung 2             0 - 1,5 V; erdfrei; stetig einstellbar

                                                    Belastbarkeit 0,5 A
                                                    lnnenwiderstand rund 1Ω
                                                    Brummspannung 1mV bei maximalem Strom
