Gleichspannungsschreiber Enograph-G ZSG BN18532

Ein Gerät, daß ich zwar nicht wirklich benötige, daß mir aber aufgrund seines immensen mechanischem Bauaufwandes und elektrischer Präzision besonders gefällt.

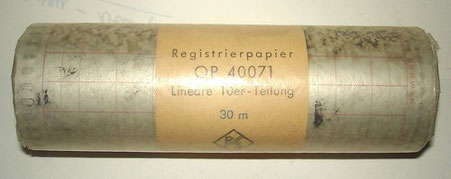

Der Enograph-G dient zur Registrierung von Gleichspannungen und von Größen, die durch eine Gleichspannung dargestellt werden können auf 140mm breitem Registrierpapier.

Der hochohmige Eingang gestattet den direkten Anschluß fast aller Objekte, wie Diodengleichrichter, Diskriminatoren, Elektronenvervielfacher, Regelkreise, Röhrenschaltungen usw.

Die Aufzeichnug erfogt mit Tintenfeder oder Kugelschreiber auf Papier, oder mit einer Elektrode auf Metallpapier. Für zusätzliche Eintragungen auf Metallpapier läßt sich ein extra Schreibgriffel anschließen. Mit der Elektrode läßt sich auch Wachspapier beschreiben.

Die Registrierung erfolgt mit linearem oder log. Maßstab.

Die Meßbereiche sind jeweils 1/3/10/30/100/300V erdfrei.

Der Papiervorschub beträgt 20mm/h, 1/2/5/10/20mm/min oder 1/2/5/10mm/s.

Der Antrieb erfolgt mit einem Synchronmotor über ein 10-fach schaltbares Getriebe.

Der Vorschub kann auch extern über eine Wellenkupplung betrieben werdern, sowie ferngeschaltet werden.

Das Schreibsystem wird elektromotorisch über eine Transistorschaltbrücke betrieben.

Die Einstellzeit beträgt 250 ms über die ganze Aufzeichnungsbreite (120mm).

Diese wir über einen Gegentakt-Transistorverstärker durch einen Gegentaktröhrenverstärker gespeist.

Der Enograpf-G ist in einem R&S Normkasten 59 untergebracht.

Das Gerät wurde häufig stationär und mobil zur Langzeitfeldstärkemessung von Radiosender verwendet.

Produktionsdatum: 1962

Preis 505 DM, das dürfte einem durchschnittlichem Monatseinkommen eines Arbeiter entsprechen. Vergleichbar mit heute 2000€
